布袋除塵器

　袋式除塵器是一種干式濾塵裝置。它適用于捕集細小、干燥、非纖維性粉塵。濾袋采用紡織的濾布或非紡織的氈制成，利用纖維織物的過濾作用對含塵氣體進行過濾，當含塵氣體進入袋式除塵器后，顆粒大、比重大的粉塵，由于重力的作用沉降下來，落入灰斗，含有較細小粉塵的氣體在通過濾料時，粉塵被阻留，使氣體得到凈化。

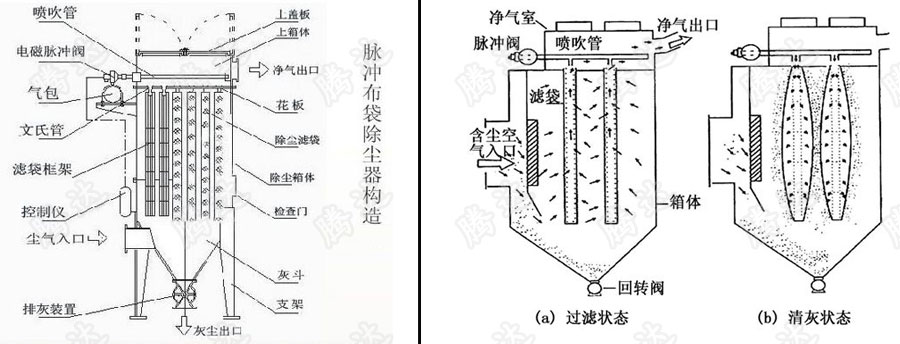

布袋除塵器的工作原理
　　過濾式除塵器是指含塵煙氣孔通過過濾層時，氣流中的塵粒被濾層阻截捕集下來，從而實現氣固分離的設備。
　　過濾式除塵裝置包括袋式除塵器和顆粒層除塵器，前者通常利用有機纖維或無機纖維織物做成的濾袋作過濾層，而后者的過濾層多采用不同粒徑的顆粒，如石英砂、河砂、陶粒、礦渣等組成。伴著粉末重復的附著于濾袋外表面，粉末層不斷的增厚，布袋除塵器阻力值也隨之增大;脈沖閥膜片發出指令，左右淹沒時脈沖閥開啟，高壓氣包內的壓縮空氣通了，如果沒有灰塵了或是小到一定的程度了，機械清灰工作會停止工作。
　　低壓脈沖袋式除塵器的氣體凈化方式為外濾式，含塵氣體由導流管進入各單元過濾室，由于設計中濾袋底離進風口上口垂直距離有足夠、合理的氣流通過適當導流和自然流向分布，達到整個過濾室內空氣分布均勻，含塵氣體中的顆粒粉塵通過自然沉降分離后直接落入灰斗，其余粉塵在導流系統的引導下，隨氣流進入中箱體過濾區，吸附在濾袋外表面。過濾后的潔凈氣體透過濾袋經上箱體、排風管排出。
　　濾袋采用壓縮空氣進行噴吹清灰，清灰機構由氣包、噴吹管和電磁脈沖控制閥等組成。過濾室內每排濾袋出口頂部裝配有一根噴吹管，噴吹管下側正對濾袋中心設有噴吹口，每根噴吹管上均設有一個脈沖閥并與壓縮空氣氣包相通。清灰時，電磁閥打開脈沖閥，壓縮空氣經噴由清灰控制裝置（差壓或定時、手動控制）按設定程序打開電磁脈沖噴吹，壓縮氣體以極短促的時間按次序通過各個脈沖閥經噴吹管上的噴嘴誘導數倍于噴射氣量的空氣進入濾袋，形成空氣波，使濾袋由袋口至底部產生急劇的膨脹和沖擊振動，造成很強的清灰作用，抖落濾袋上的粉塵。

結構型式
　　1、按濾袋的形狀分為：扁形袋（梯形及平板形）和圓形袋（圓筒形）。
　　2、按進出風方式分為：下進風上出風及上進風下出風和直流式（只限于板狀扁袋）。
　　3、按袋的過濾方式分為：外濾式及內濾式。
　　濾料用纖維，有棉纖維、毛纖維、合成纖維以及玻璃纖維等，不同纖維織成的濾料具有不同性能。常用的濾料有208或901滌輪絨布，使用溫度一般不超過120℃，經過硅硐樹脂處理的玻璃纖維濾袋，使用溫度一般不超過250℃，棉毛織物一般適用于沒有腐蝕性；溫度在80-90℃以下含塵氣體。


　　袋式除塵器的產品優點
　�、懦龎m效率高，一般在99%以上，除塵器出口氣體含塵濃度在數十mg/m3之內，對亞微米粒徑的細塵有較高的分級效率。
　�、铺幚盹L量的范圍廣，小的僅1min數m3，大的可達1min數萬m3，既可用于工業爐窯的煙氣除塵，減少大氣污染物的排放。
　　⑶結構簡單，維護操作方便。
　�、仍诒ＷC同樣高除塵效率的前提下，造價低于電除塵器。
　�、刹捎貌ＡЮw維、聚四氟乙烯、P84等耐高溫濾料時，可在200℃以上的高溫條件下運行。
　　⑹對粉塵的特性不敏感，不受粉塵及電阻的影響。

　單機袋式除塵器技術參數：
